產品簡介

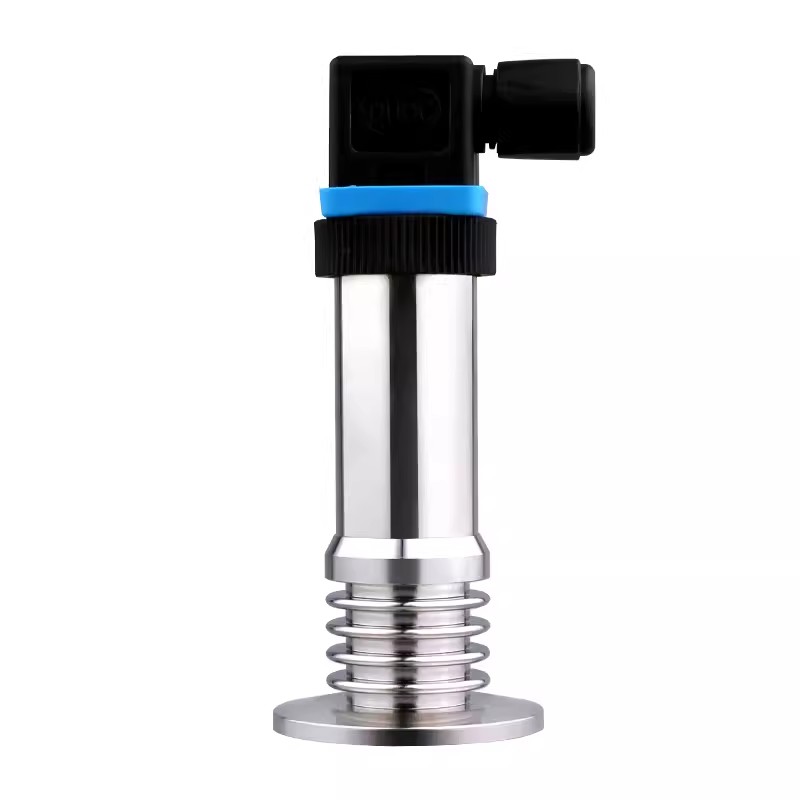

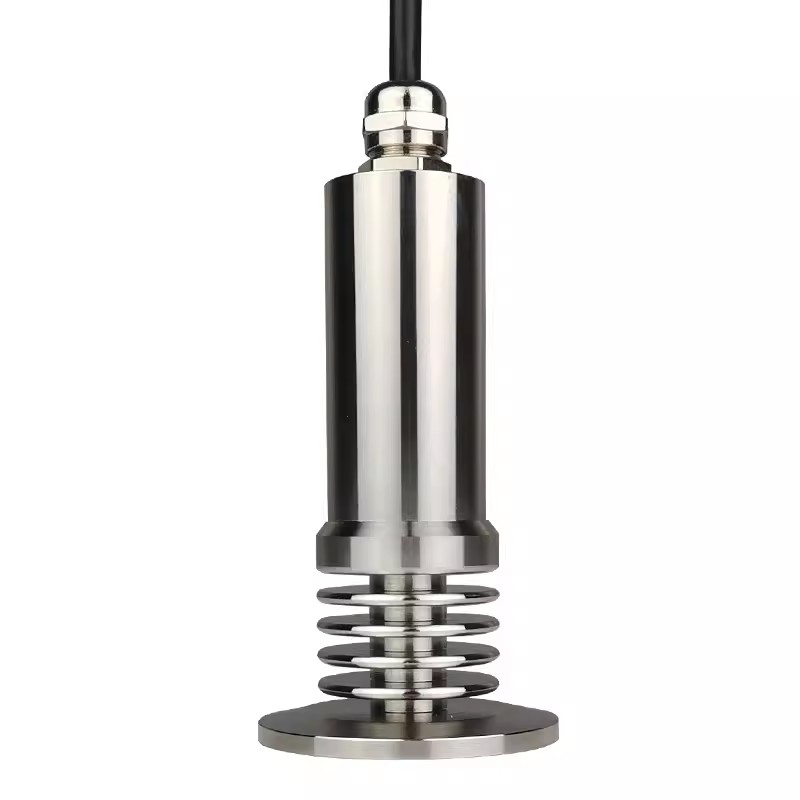

壓力變送器，采用壓阻式傳 感器芯體（陶瓷&擴散硅），殼體為不銹鋼外殼，外殼防護 等級為IP65，可帶LCD顯示，耐腐蝕，寬范圍溫度補償、 良好的線性、有反極性保護、瞬間過電流、過電壓和抗干 擾保護措施。應用于液壓、油田，礦井，化工，電力，鍋爐， 天然氣等自動化領域的流體壓力測量與控制。
技術參數
壓力芯體 | 擴散硅，單晶硅 |
輸出信號 | 4-20mA,HART協議，0-5V,0-10V RS485,Canbus總線(可定制) |
綜合精度 | 0.1級，0.25級，0.5級 |
非線性 | 滿量程的0.2% |
供電電壓 | 24(12~36)VDC(放大信號) |
過程連接 | M20,G1/4,G1/2,1/4NPT,卡箍(可定制) |
工作溫度范圍 | -20~150°C(可定制) |
機械振動 | ±20g |
防護等級 | IP65,IP67 |
防爆等級 | CT4,CT6 |
量 程 | -0.1…0.70MPa |
電氣連接 | 赫斯曼DIN43650,航空插頭，直接引線 |
長期穩定性 | ±0.1%FS |
重復性 | 滿量程的0.05% |
響應頻率 | 3.2KHz(-3dB) |
材質 | 304,316L,2205(可定制) |
補償溫度范圍 | -20~80°C |
過載壓力 | 150%FS |
認證項目 | CE |
產品選型
型號 | 變送器類型 | ||
ATP-210 | 標準型 | ATP-215 | 防爆型 |
ATP-211 | 超高壓型 | ATP-216 | 顯示型 |
ATP-212 | 高精度型 | ATP-217 | 衛生型 |
ATP-213 | 精巧型 | ATP-218 | 中高溫型 |
ATP-214 | 平膜型 | ATP-219 | 防腐型 |
代碼 | 量程范圍 | ||
X-Y | -100~0~100kpa,0~600MPa | ||
代碼 | 過程連接 | ||
G1 | M20*1.5外螺紋 | G5 | 1/4NPT外螺紋 |
G2 | G1/2外螺紋 | G6 | G3/8外螺紋 |
G3 | G1/4外螺紋 | G0 | 可定制 |
G4 | 1/2NPT外螺紋 | ||
代碼 | 接液材質 | ||
C1 | 304 | ||
C2 | 316 | ||
C3 | 2205 | ||
C0 | 可定制 | ||
代碼 | 輸出信號 | ||
S1 | 4～20mA二線制 | S5 | 0～10V DC三線制 |
S2 | 4～20mA+HART二線制 | S6 | 1～5VDC |
S3 | RS485/Modbus四線制 | S0 | 可定制 |
S4 | 0.5～4.5V DC三線制 | ||
代碼 | 精度 | ||
J2 | 0.1%FS | ||
J3 | 0.25%FS | ||
J4 | 0.5%FS | ||
J5 | 1%FS | ||
代碼 | 電氣連接 | ||
D1 | 赫斯曼接頭 | ||
D2 | 格蘭引線 | ||
D3 | 航空接頭 | ||
D4 | M12*1四芯插件 | ||
D0 | 可定制 | ||
選型家例 | ATP-210- (0~5MPa)G1C1S1J3D1 | ||
